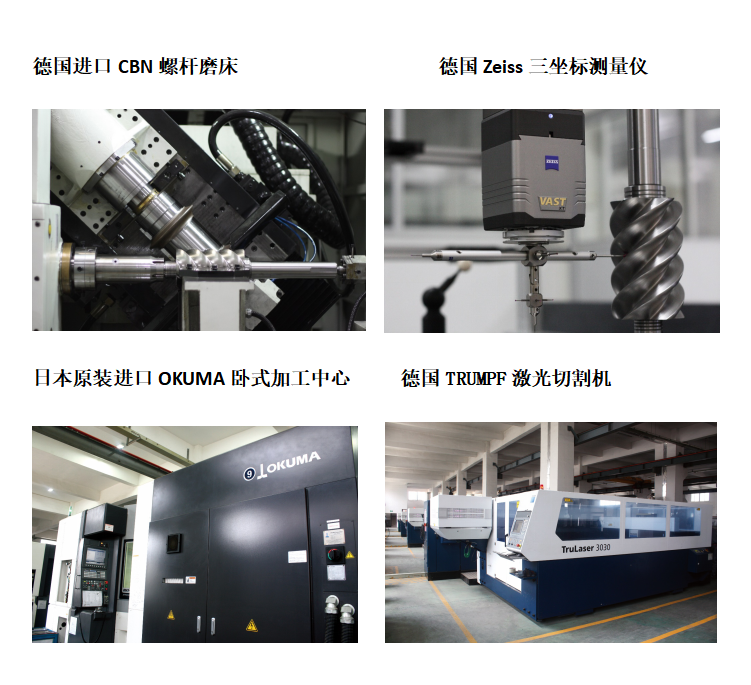

生產設備展示

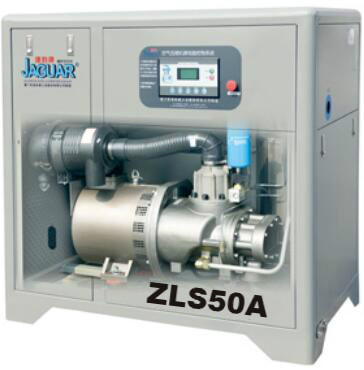

捷豹同軸異步直聯螺桿空壓機簡介

技術特點

1、自動監測控制機組24小時連續運轉，實現全自動無人化操作。

2、缺相保護：三相電源中的任意一相或兩相斷開，控制電路自動切斷電源，有效地保護電機安全可靠地運行，同時屏幕顯示該信息。

3、逆相保護：當電機三相電源的相序有誤或缺相時（導致運轉方向相反），不能啟動電機。以避免逆轉對主機轉子造成磨損，同時屏幕顯示相對應的故障信息。

4、過載保護：當電機超負荷運行，控制電路自動切斷電源。避免超載荷運行引起電機燒毀，同時屏幕顯示該信息。

5、超溫保護：排氣溫度超過設定值時，控制電路自動切斷電源，同時屏幕顯示該信息。以免高溫運行引起系統故障。

6、超壓保護：自動檢測壓力，根據壓力大小自動調整加載、卸載，供氣壓力可任意設定(在設定范圍內)，當壓力在自動調整后仍然超過設定上限值，控制電路自動切斷電源，同時屏幕顯示該信息；儲油桶上裝有安全閥，當桶內壓力大于安全閥開啟壓力時，安全閥開始泄壓，防止桶內壓力過高，使整機安全運行。

7、空載保護：當系統用氣較小，空載運行超過設定時間(設定時間可隨時于顯示面板上更改)，系統自動停車以節省能耗。

8、自動降壓?jiǎn)?dòng)：系統采用空載起動，起動電流小，對電網的沖擊小。

9、進氣調節：根據客戶用氣量的大小自動調節進氣量，節省部分電能。

10、自動卸載：停機前先卸載一段時間后，電機再停止，可避免設備重載啟動。

11、風扇或水泵的啟停是根據實際排氣溫度來控制，有利于延長風扇、水泵及整機的使用壽命，節約電能。

12、空氣過濾器、油氣分離器、油過濾器自動報警裝置。當空氣過濾器、油氣分離器、油過濾器任何一個需要更換時，系統會自動提示您，避免您提前更換造成的運行成本的浪費或延遲更換引起的設備故障。

13、報警裝置：當設備發生故障時，報警燈亮并發出報警聲響。


螺桿空壓機主要特點

機 頭部分

螺桿式空氣壓縮機采用捷豹自主研發第三代型線，由臺灣團隊歷時三年開發完成，采用最新設計的5：6非對稱齒形，由“線”密封到“帶”密封的優化型線，利于油膜的形成，極大的減小內泄漏，具有高效、節能、低噪的優點，捷豹牌螺桿式空壓機已成為使用環境惡劣的壓縮機用戶的基礎設備之一。

1）、轉子直徑大，容積效率高。

2）、轉子材質

捷豹牌螺桿式空壓機的轉子全部采用原裝優質鉻鎳合金鋼。具有鋼性好、強度高、耐磨損的優點，有效提高轉子的壽命，設計壽命10年以上。

3）、軸承

捷豹牌螺桿式空氣壓縮機采用瑞典SKF原裝軸承，經久耐用。

4）、加工

捷豹牌螺桿式空氣壓縮機轉子的加工、檢測設備采用英國、德國、日本等世界一流的設備，在德國進行加工、組裝，所有的加工和組裝都在恒溫車間完成，加工精度極高。

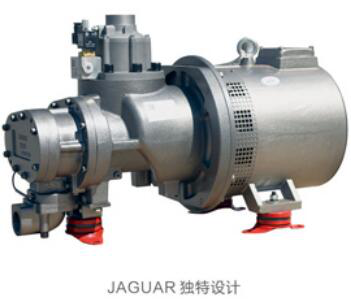

5）、無軸承懸垂直同軸結構

主機與驅動機直接相聯，無軸承懸垂直同軸結構保證傳動損耗在最下限，比皮帶傳動和聯軸器傳動提高2%~5%的傳動效率，完全密封的耐油性IPM永久磁石高速電機，徹底削減了機械傳動。


控制系統

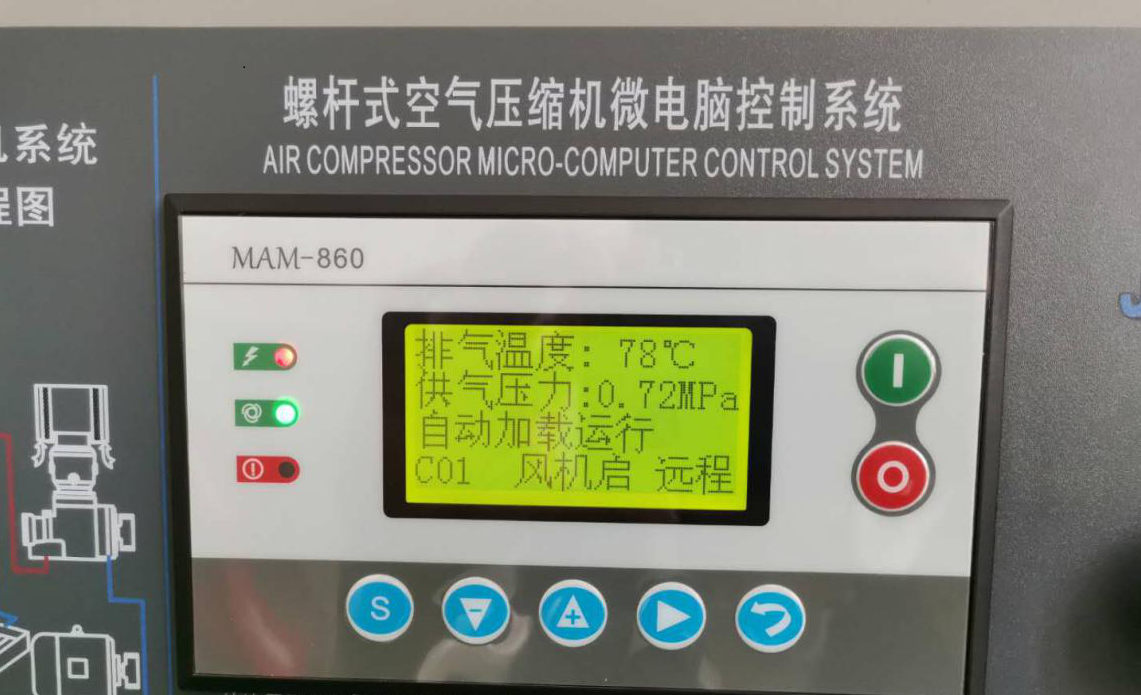

1）、操控界面簡明易懂


中英文液晶顯示觸摸屏：采用多種高精度傳感器實時檢測當前系統的排氣溫度、輸出壓力、電流、功率以及油濾、油分、空濾的使用情況，當油濾發生堵塞時可自動報警提醒，當機組發生故障,，控制系統顯示當前故障信息，并輸出報警聲音（可添加閃光蜂鳴器），電腦控制系統會根據不同情況做出相應的反應，及時提示更換部件并作必要的維護。

2）、控制原理安全、可靠、先進

壓力與溫度的測量分別采用高精度抗干擾的壓力傳感器和溫度傳感器經A/D轉換后，以數字量送入微電腦進行處理。數字信號的輸入與輸出均有光電隔離防干擾。保證了該電路的高抗干擾性能；以最新硬件配合捷豹壓縮機之特有軟件，特有的智能控制模式，系統可根據用戶的使用情況進行自學習，了解用戶的使用工況，自行判斷下次休眠時間，可跟據空氣需求量自動調節壓縮機排氣量及載荷，運行更可靠，更省電。

3）、節能的ON/OFF加容調控制方式

采用原裝進口的最新一代氣控元件，獨特的氣量控制系統使壓縮機運轉穩定、可靠。蝶式進氣控制閥，集進氣、斷油及止逆功能于一體，徹底杜絕了倒噴油的現象。通過容調閥能隨著實際使用氣量的多少，調整進氣閥的開度（100%～0%范圍內全自動調節）使產氣量與實際用氣量相匹配。從而自動的調整馬力的消耗。既能節省能源又能避免電機的頻繁啟動，極大程度的延長了整機的使用壽命。

4）、聯動控制

若同一空壓站下有多臺機器時，可啟用聯動功能進行多機聯合控制，根據檢測的壓力數據進行分析，當用氣量有富余時，系統從中篩選一臺運行時間較長的機型進行停機，當用氣量不足時，系統從中啟動閑置的機器進行補足供氣。減少不必要的運行浪費，并延長機組壽命。

5）、遠程控制與通訊

? 控制箱內的遠程控制接口與遠程集控室連線接好，并設置為遠程控制時，空壓機可向遠程集控室發出二個反映機器狀態的信號：故障信號、運行信號；集控室可向空壓機輸入開機和關機兩個信號。(非標準配置，客戶可選擇)

? 控制箱內的遠程控制端口配置本公司的電腦網絡監控系統（非標準配置，客戶可選擇），可以遠程分析計算空壓機當前供氣壓力、排氣溫度、各相電流及空壓機當前運行情況，生成報表及實時圖形；用戶還可利用系統遠程查看空壓機設置界面、更改機器的運行參數。此外用戶如有兩臺以上的同種控制系統空壓機，該遠程控制還同時具有遠程聯動控制的功能。

冷卻系統

獨特的冷卻流場設計

采用“冷熱”區域隔離的設計，隔音罩內空氣流動合理，不但有利于消除噪音，更有利于排走隔音罩內的熱量，使得機組可在45℃的高溫度環境中工作，且有效防塵。捷豹3.png

風冷系統

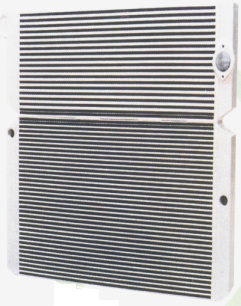

冷卻器采用優質鋁合金釬焊，保證冷卻器品質優良。加強材料結構及抗酸堿處理，使其抗壓、抗化學性能提高，冷卻器表面不會被油污染，不易積灰，清洗方便。

具有獨立的電機驅動風扇，并采用減振器與機架相聯，隔振減噪。冷卻效果優異，送給用氣設備的壓縮空氣的溫度小于環境溫度加10℃。

潤 滑系統

1）、油冷卻器

捷豹牌螺桿式空壓機采用原裝高效冷卻器，冷卻效果極佳，即使在高溫高濕等惡劣使用環境下，也能保證空壓機的正常運行。

2）、油過濾器

捷豹牌螺桿式空壓機采用進口油過濾器，過濾精度高，濾芯壽命長，能可靠濾除潤滑油中的雜質，保證油路系統的暢通、潤滑及散熱功能。

3）、潤滑油

捷豹牌螺桿式空壓機選用原裝進口高品質螺桿式空壓機專用油，采用精制石蠟基基礎油及特選添加劑調制而成的優質無灰型空氣壓縮機油。給金屬表面提供全面的保護，同時有極佳的抗氧化性和熱穩定性，也有良好的抗磨性、分水性、空氣釋放性以及防腐蝕特性。

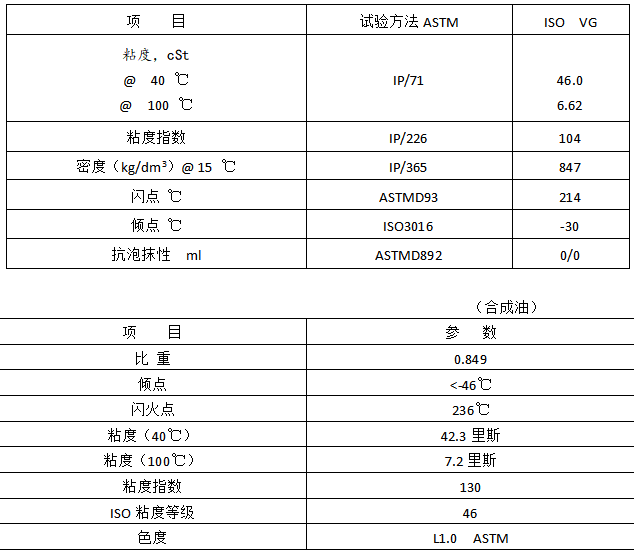

捷豹牌螺桿式空壓機專用油典型特性：（礦物油）

氣路系統

★ 采用進口的空氣濾清器，能有效濾除空氣中的細小的雜質，極高的過濾效率，能使主機接近無磨損運轉，低壓差，因而低能耗；具有較高的容灰量，從而擁有更長的使用壽命；同時會使您對于其它所有過濾器（如：油氣分離器、油過濾器）的維護最少化，當然也會使用戶的運轉成本最少化。

★ 捷豹牌螺桿式空壓機氣路控制系統全部采用優質進口或外資品牌控制元件，他們能夠確保氣路控制精確，高效靈敏，保證機組在各種工況條件下，安全、可靠、平穩地向用戶提供高質量的氣源，比一般系統更能減少能耗。

★ 油氣分離系統：采用品質優越的進口油氣分離元件，多級油氣分離系統，濾芯壽命長，正常情況下可使用5000小時，過濾精度高，可將壓縮空氣中所含霧狀油氣幾乎完全濾去，保證壓縮空氣含油量控制在1~3ppm以下，為客戶提供高品質的氣源。
